Назначение и устройство уплотнений штока гидроцилиндра.
Уплотнение штока гидроцилиндра предназначено для уплотнения гидравлических и пневматических систем. Отличие уплотнений штока заключается в назначении и способе монтажа: уплотнение штока гидроцилиндра устанавливается в посадочное место на внутренней поверхности гидроцилиндра или пневмоцилиндра, при этом рабочая кромка уплотнительной манжеты штока находится на наружной поверхности штока, совершающего поступательное движение, предотвращая утечки в гидро-пневмо системах.
Классификация гидравлических уплотнений штока
По действию уплотнения штока гидроцилиндра можно разделить на односторонние манжеты ГОСТ 14896-84 и двухсторонние уплотнения штока. Односторонние уплотнения работают при движении штока в одном направлении, в то время как двухсторонние уплотнения штока обеспечивают герметичность при движении в обоих направлениях.
По типу рабочей среды различают гидравлические уплотнения штока и пневматические уплотнения штока. Гидравлические уплотнения штока предназначены для работы с минеральными маслами и гидравлическими жидкостями под высоким давлением, пневматические уплотнения штока работают со сжатым воздухом и газовыми средами.
По конструкции штоковые уплотнения делятся на составные уплотнения штока и несоставные манжеты штока. Составные уплотнения штока гидроцилиндра состоят из нескольких компонентов (основной манжеты штока и защитных элементов), обеспечивая более высокую надежность при повышенных давлениях.

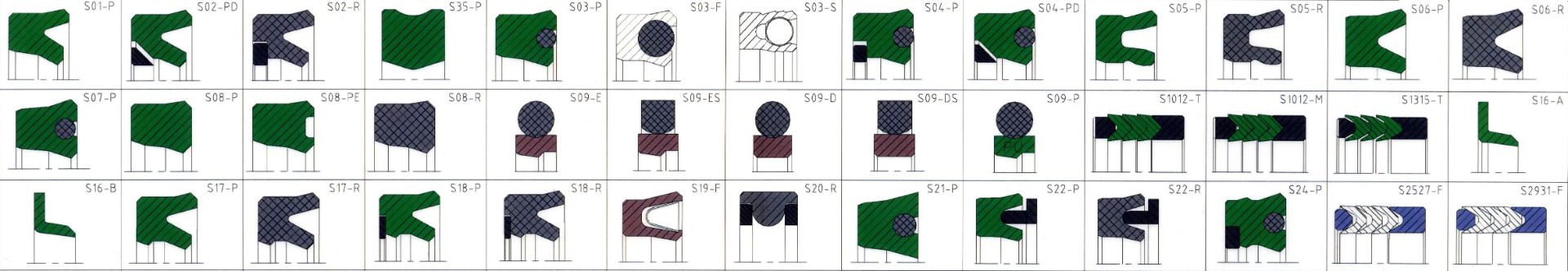

Основные типы уплотнений штока для гидроцилиндров
Однокомпонентные манжеты для уплотнения штока
Манжеты уплотнительные ГОСТ 14896-84 являются наиболее распространенным типом уплотнений штока гидроцилиндра. Эти резиновые манжеты для гидравлических устройств изготавливаются трех типов в зависимости от рабочего давления:
• Тип 1: для давлений 0,1–50 МПа (1,0–500 кгс/см²) — манжеты штока гидроцилиндра стандартного исполнения
• Тип 3: для давлений 1,0–50 МПа — усиленные манжеты штока (взаимозаменяемы с типом 2)
Комбинированные штоковые уплотнения
Комбинированные уплотнения штока гидроцилиндра включают основную манжету штока и защитное кольцо, которое уменьшает пиковое давление и обеспечивает дополнительную защиту от внешних влияний. Такие полиуретановые уплотнения штока могут включать:
• Манжеты штока с эспандером — для эффективной работы в широких диапазонах давлений
• Буферные уплотнения штока — предназначены для снижения пикового давления
• Шевронные уплотнения штока — используются при высоконагруженных условиях эксплуатации и при низком качестве уплотняемой поверхности штока
Шевронные манжеты для штока гидроцилиндра
Шевронные манжеты штока представляют собой комплект, состоящий из опорного кольца, V-образных манжет штока гидроцилиндра и нажимного кольца. Эти гидравлические уплотнения штока способны выдерживать давление до 63 МПа и скорость движения штока до 3 м/с. Шевронное уплотнение штока обеспечивает надежную герметизацию даже при изношенности поверхности штока гидроцилиндра.
Материалы изготовления уплотнений штока
Нитрил-бутадиеновый каучук (NBR) для уплотнений штока
NBR уплотнения штока являются одним из самых популярных материалов для изготовления штоковых уплотнений гидроцилиндров. Основные характеристики NBR манжет штока:
• Рабочая температура: от −60 °C до +100 °C (кратковременно до +120 °C)
• Высокая устойчивость к минеральным маслам, дизельному топливу, бензину
• Отличная стойкость к истиранию и механическим нагрузкам штоковых уплотнений
• Не устойчив к озону, ультрафиолету и ароматическим углеводородам
Полиуретановые уплотнения штока (PU)
Полиуретановые уплотнения штока гидроцилиндра обладают превосходными эксплуатационными характеристиками:
• Рабочая температура: от −50 °C до +100 °C
• Износостойкость полиуретановых манжет штока в 3 раза выше, чем у резиновых уплотнений
• Полиуретановые штоковые уплотнения выдерживают давление до 750 МПа
• Устойчивость к озону, ультрафиолетовым лучам и атмосферным воздействиям
• Химическая стойкость к минеральным маслам и водным эмульсиям
Фторкаучуковые уплотнения штока (FKM, FPM, Viton)
Фторкаучуковые уплотнения штока применяются для работы в экстремальных условиях:
• Рабочая температура: от −20 °C до +200 °C (кратковременно до +250 °C)
• Отличная химическая стойкость к агрессивным средам
• Устойчивость к высоким температурам и давлениям
• Применяются в аэрокосмической, химической и нефтегазовой промышленности
Дополнительные элементы системы штоковых уплотнений
Грязесъемники для штока гидроцилиндра
Грязесъемники штока являются важным элементом защиты гидравлических систем. Они предназначены для очистки штока гидроцилиндра от пыли, влаги, дорожной грязи и других загрязнителей из внешней среды. Грязесъемники для штока бывают:
• Однонаправленные грязесъемники — защищают только от внешних загрязнений штока
• Двунаправленные грязесъемники штока — обеспечивают защиту и удаляют остатки рабочей жидкости
• Армированные грязесъемники штока — имеют усиленную конструкцию для тяжелых условий эксплуатации
Особенности проектирования и монтажа уплотнений штока
Уплотнение штока гидроцилиндра — очень ответственный элемент гидравлической системы. При проектировании штокового уплотнения необходимо учитывать тип рабочей среды, давление гидросистемы и материалы, из которых изготовлены узлы уплотнения штока гидроцилиндра.
Рекомендации по монтажу штоковых уплотнений
Правильная установка уплотнений штока гидроцилиндра критически важна для их эффективной работы:
• Все сопрягаемые детали должны быть очищены от загрязнений и смазаны рабочей жидкостью
• На конце штока гидроцилиндра должна быть предусмотрена направляющая фаска с закругленными краями
• При монтаже штоковых уплотнений следует использовать специальные щипцы или оправки для предотвращения повреждения манжеты штока
• После установки уплотнения штока необходима калибровка специальной оправкой
Факторы износа штоковых уплотнений
На износ гидравлического уплотнения штока влияют следующие факторы:
• Сила давления рабочей жидкости на манжету штока
• Увеличение температуры за счет трения штока и уплотнительного элемента
• Абразивный износ от загрязнений, попадающих на поверхность штока
• Качество поверхности штока гидроцилиндра и посадочного места
Применение уплотнений штока гидроцилиндра
Уплотнения штока гидроцилиндров широко применяются в различных отраслях промышленности:
• Строительная и дорожная техника — экскаваторы, бульдозеры, краны, погрузчики с гидроцилиндрами
• Гидравлические прессы и станочное оборудование с штоковыми уплотнениями
• Судостроение и морская техника с уплотнениями штока
• Металлургическая промышленность и горное оборудование
• Сельскохозяйственная техника и коммунальные машины с гидроцилиндрами
Купить уплотнения штока гидроцилиндра
Правильный выбор типа уплотнения штока гидроцилиндра, материала изготовления штокового уплотнения и соблюдение технологии монтажа манжет штока обеспечивают долговечность и надежность работы гидравлических и пневматических систем в самых различных условиях эксплуатации. При выборе уплотнений штока учитывайте рабочее давление, температурный режим, тип рабочей среды и условия эксплуатации гидроцилиндра.
Качественные уплотнения штока гидроцилиндра от проверенных производителей гарантируют стабильную работу гидравлического оборудования и минимальные затраты на техническое обслуживание.
